NGP2DCケーブルのBOX内部に取り付け

ちょっとココは重いかも。スマヌ。
またしても突然完成図↓

　完成図
↑最終的にはこんな感じです。


その壱
ＢＯＸを開けるぞッ！
こじ開けるッ

↑この方向にナイフでも入れてこじ開けてチョ。
するってえと、こんな基板が入っているッ↓

5Ｖはココ。表

5Ｖはココ。裏

そう、ココが５Ｖ。ココだぞぉ。

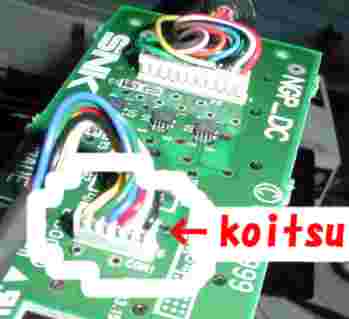

ＫＯＩＴＳＵが邪魔。
で、このコネクタがじゃま。
よって、排除。
細かいことは機転を効かせてくれ！
・・・じゃぁココを作った意味がないので。
ココを切る。
先ずはケーブルをこのラインのあたりでカット。
カットしたケーブルは後で使います。

ココも切る。
次。ケーブルの手前にある白いプラスチック部分。
コレをケーブルが並んでいる方向と平行に（要するに横に）
しかも基板と鉛直方向に
切り裂きます。
そうすると、中のケーブル（についている金具）が見えますよね？
うまくいったら奥も同様に。

ココまでできたら半田ごてで裏から熱しながらケーブルを一本ずつ引き抜けます。

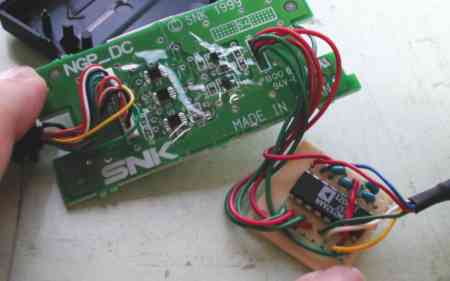

仕上がりはこんな感じで。

そしたら後は既に作ってある基板を繋げればよいのです。
このときのリード線は自分で調達ね。
つなぎ方は回路図の方をみれば問題ないね？
で、ＰＣに向かう方のケーブルはさっき「ｋｏｉｔｓｕ」の時切った
ケーブルを使います。黄色の線はアースに割り当てると吉。

あぁ、それと、絶縁を忘れずに。（忘れるとショートしてしまうよ？）
両面テープでヤルのがスマートっぽいね。既にセロテープで作ってはしまったが。

ココですることは以上です。ただし、コネクタ作るまではフタをしないように。
・・・・してもいいけどさ。
