ケースに入れて（端折りすぎ）おしまい

ちょっとココは重いかも。スマヌ。

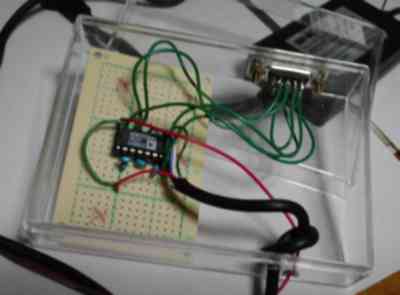

またしても突然完成図↓

　
↑最終的にはこんな感じです。


じゃあ、開始。
困ったら配線図を頼るのだッ。


ケースの加工について
写真はないですが。
●ドリルで穴を開けまくってその穴を繋げていくと
割と楽に切れます。
●それとかいっそのことはんだごてで溶かしてしまうとか。
・・・何がめんどくさいって、ココが一番めんどくさいです
１世を作るときはね。


気を取り直して、本編。
ＢＯＸを開けるぞッ！

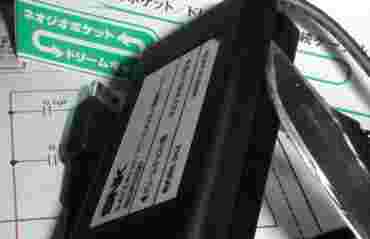

こじ開けるッ

↑この方向にナイフでも入れてこじ開けてチョ。
するってえと、こんな基板が入っているッ↓

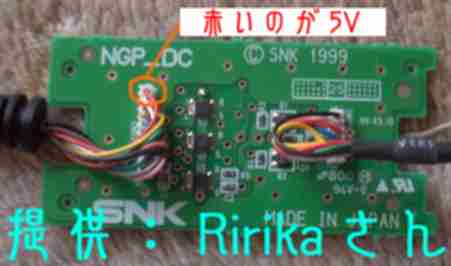

5Ｖはココ。表

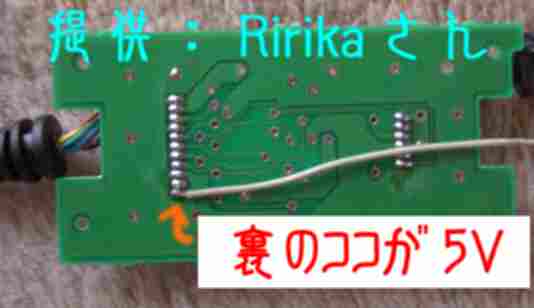

5Ｖはココ。裏

そう、ココが５Ｖ。ココだぞぉ。

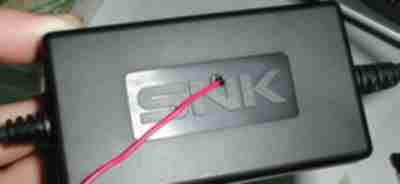

ココから５Ｖの線を外部に引っ張り出します


↑こんな感じに線を引っ張り出しましょう。

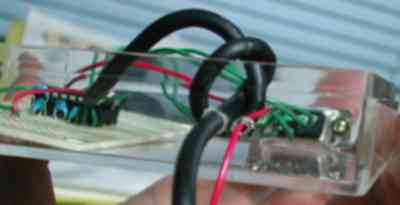

↑そしたらＮＧＰ2ＤＣからでてる黒コードと
今ＢＯＸ内部から引っ張ってきた線をケースの中に通します。
（当然、基板に配線する前に。）
ケースの中で固結びしてるのは抜けないようにです。
引っ張られたら基板から配線取れかねないですから。

そしたらケース内部で基板とケーブルを繋いじゃいます。

つなぎ方は回路図の方をみれば問題ないね？

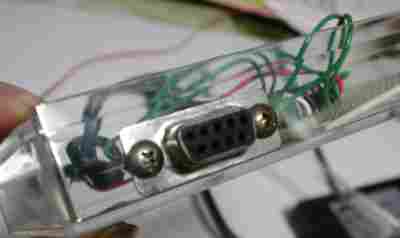

このときＤ-ＳＵＢ9ピンコネクタも繋いじゃいます。↓

私の場合、このコネクタにストレートの延長ケーブル
をさして使うのでメスのコネクタを使用。
それと、ストレートなのでココの配線は
2と3を、7と8をそれぞれ入れ替えています。
この部分は自分の環境を考えてくださいねッ。

・・・これで終わり。まぁ、４世よりは楽でしょう？


そしたら動作確認＆祝賀会
